Dans les entrepôts et sur les quais de chargement du monde entier, un matériau discret mais techniquement sophistiqué assure la survie des marchandises : le carton ondulé. Pour les expéditions industrielles de produits lourds ou fragiles, une variante spécifique domine le marché : la double cannelure. Ce choix n’est pas une simple habitude logistique, mais une réponse pragmatique aux contraintes physiques extrêmes que subissent les colis durant leur transit. Chocs lors des ruptures de charge, compressions sous le poids des piles en entrepôt, ou encore vibrations répétées dans les camions, les dangers sont omniprésents.
Le passage au format double cannelure marque une frontière nette entre l’emballage de distribution classique et l’emballage industriel de haute protection. Là où une simple épaisseur montre ses limites structurelles dès que le poids dépasse une quinzaine de kilogrammes, la double cannelure offre une rigidité et une capacité d’empilement qui sécurisent les flux nationaux et internationaux. Comprendre pourquoi ce format est devenu le standard exige de plonger dans son architecture interne et d’analyser comment il dissipe l’énergie pour préserver l’intégrité des produits de valeur.
Structure technique du carton double cannelure : analyse de la résistance multicouche

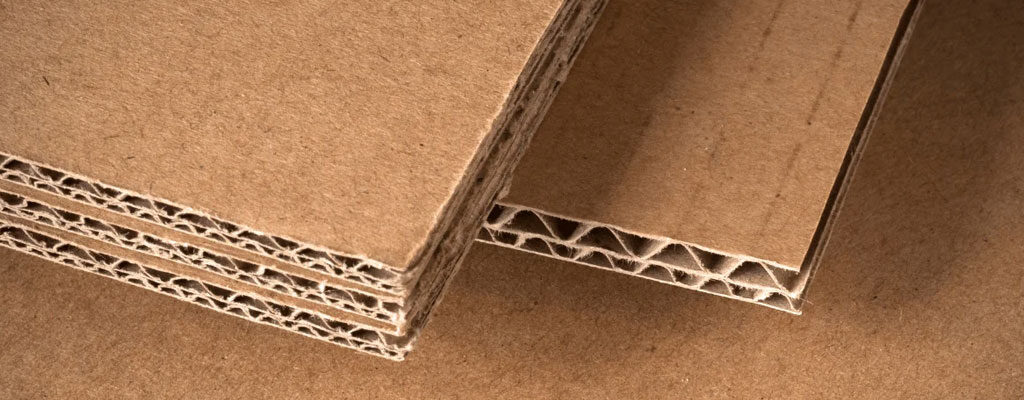

L’architecture d’un carton double cannelure repose sur un assemblage complexe de cinq couches de papier, créant un matériau composite à la fois léger et incroyablement robuste. Contrairement à une idée reçue, l’épaisseur seule ne fait pas la force du carton ; c’est la synergie entre les faces planes et les ondes intérieures qui définit ses propriétés mécaniques. Ce système multicouche agit comme une poutre en treillis miniature, répartissant les forces de compression sur l’ensemble de la surface plutôt que de les laisser se concentrer sur un point de rupture.
Dans cette configuration, on trouve trois feuilles de papier planes (les couvertures extérieures et une médiane) emprisonnant deux couches de papier ondulé. Cette stratification permet de multiplier les barrières contre les agressions externes tout en créant des matelas d’air isolants. Cette structure est particulièrement efficace pour neutraliser les impacts latéraux qui, sur un emballage moins dense, causeraient une déformation immédiate de la paroi et un contact direct avec l’objet transporté.
Composition des papiers kraft et medium ondulé dans l’assemblage BC
Le choix des papiers est le premier levier de performance. Pour les couvertures, on privilégie généralement le « Kraftliner », un papier composé majoritairement de fibres vierges de bois résineux. Ces fibres longues assurent une excellente résistance à la traction, à l’éclatement et à l’humidité. À l’intérieur, les cannelures sont formées à partir de « Medium », souvent composé de fibres recyclées traitées pour conserver une certaine rigidité après l’ondulation.
L’assemblage le plus courant pour les produits lourds est la combinaison BC. Elle associe une cannelure large (B) et une cannelure fine (C). La cannelure B apporte une grande résistance à l’écrasement à plat, tandis que la cannelure C offre un amortissement supérieur et une meilleure tenue verticale. En combinant ces deux profils, les fabricants créent un équilibre parfait entre protection contre les perforations extérieures et absorption des vibrations internes. Le grammage, c’est-à-dire le poids du papier au mètre carré, peut varier de 125g à plus de 200g pour les applications les plus exigeantes, augmentant mécaniquement la solidité globale de la caisse.
Géométrie des cannelures et impact sur la résistance à l’écrasement vertical (ECT)
La performance d’une caisse carton se mesure souvent par l’ECT (Edge Crush Test), qui évalue la résistance à l’écrasement sur chant. Plus la géométrie des cannelures est maîtrisée, plus cet indicateur est élevé. Dans un carton double cannelure, les ondes agissent comme des colonnes de soutien. La hauteur totale de la plaque, généralement comprise entre 6 et 7 mm, permet de maintenir les parois bien droites même sous une charge importante.
Cette géométrie spécifique est cruciale pour éviter le phénomène de « flambage », où la paroi de la caisse se courbe sous le poids, entraînant l’effondrement de la pile. Grâce à la double ondulation, le point de rupture critique est repoussé. Pour un responsable logistique, cela signifie la possibilité d’empiler des palettes sur plusieurs niveaux en toute sécurité, optimisant ainsi l’espace de stockage en hauteur sans risquer d’écraser les cartons situés à la base.
Grammage optimal et épaisseur standardisée selon les normes FEFCO
La Fédération Européenne des Fabricants de Carton Ondulé (FEFCO) a établi des standards rigoureux pour classer les différents types de cartons. Pour les charges lourdes, on se réfère souvent aux codes de conception (comme la caisse américaine classique 0201) et aux spécifications de qualité. Une double cannelure standardisée garantit que, quel que soit le fournisseur, le matériau répondra à des critères de résistance minimaux.
Le grammage optimal dépend du poids final du colis. Actuellement, pour des produits dépassant 30 kg, les standards industriels imposent des couvertures kraft de haute qualité. L’épaisseur standardisée permet également d’utiliser des machines de fermeture automatiques (scotcheuses) sans réglages fastidieux. Cette normalisation facilite les échanges internationaux, car une caisse certifiée FEFCO est reconnue pour sa fiabilité par tous les transporteurs et transitaires mondiaux.
Coefficient de résistance en compression et test edge crush
L’Edge Crush Test (ECT) n’est pas le seul indicateur de fiabilité. On utilise aussi le coefficient de résistance pour anticiper le comportement du carton dans des conditions réelles. Un carton double cannelure affiche des valeurs ECT bien supérieures au simple cannelure, souvent situées entre 8 et 12 kN/m. Cela signifie qu’un échantillon de quelques centimètres peut supporter une pression verticale considérable avant de céder.
Ce test est fondamental car il simule la contrainte principale subie lors du transport : la compression verticale. Dans un camion qui roule, les vibrations transforment le poids statique des cartons supérieurs en forces dynamiques. Le double cannelure, grâce à son architecture robuste, absorbe ces pics de pression sans déformation irréversible, protégeant ainsi le contenu contre l’affaissement des parois qui est la cause première des avaries de transport.
Capacités de charge et limites techniques pour produits lourds industriels
Passer à la double cannelure permet de franchir un palier technique important en termes de capacité de charge. Si une caisse simple cannelure est généralement limitée à 15 ou 20 kg pour rester sécurisée, la double cannelure supporte couramment des charges allant de 30 à 70 kg, selon les dimensions du carton et la qualité des papiers utilisés. Cette robustesse permet d’expédier des moteurs, des pièces de fonderie, ou des équipements électroménagers avec une marge de sécurité confortable.
Test de compression box compression test (BCT) et charges admissibles
Le Box Compression Test (BCT) mesure la résistance de la caisse entière, une fois montée et fermée. Contrairement à l’ECT qui teste le matériau brut, le BCT prend en compte la forme, la taille et la qualité de la fabrication. C’est l’indicateur le plus proche de la réalité pour un utilisateur. Une caisse double cannelure bien conçue peut afficher un BCT dépassant les 500 ou 600 kg.
Toutefois, il est essentiel d’appliquer un coefficient de sécurité (souvent de 3 à 5) pour déterminer la charge admissible réelle en entrepôt. Ce coefficient tient compte de la dégradation naturelle des fibres au cours du temps et des conditions environnementales. Ainsi, pour un stockage de longue durée, on ne chargera pas une caisse à son maximum théorique, mais on calculera précisément la pile pour éviter tout incident de basculement après plusieurs semaines de stockage.
Résistance aux chocs dynamiques selon la norme ISTA 3A
Le transport par messagerie ou par e-commerce impose des chocs violents : chutes depuis des convoyeurs, manipulations brusques, ou basculements lors des freinages. La norme ISTA 3A simule ces agressions à travers des tests de chute contrôlée sur les angles, les arêtes et les faces. La double cannelure brille par sa capacité de « mémoire de forme ».
En cas de choc, les deux couches de cannelures s’écrasent progressivement, absorbant une partie de l’énergie cinétique avant qu’elle ne soit transmise au produit. C’est un principe similaire à la zone de déformation d’une voiture. Cette absorption est vitale pour les produits fragiles mais denses, comme les serveurs informatiques ou les instruments de précision, où une simple vibration excessive peut causer un dysfonctionnement électronique interne sans dégât apparent sur l’emballage.
Performance en environnement humide et coefficient d’humidité critique
Le carton est un matériau hygroscopique : il absorbe l’humidité de l’air. En cas de forte hygrométrie (au-delà de 75-80%), la résistance mécanique du carton chute drastiquement. Les fibres de cellulose se ramollissent et la colle entre les couches peut perdre de son efficacité. C’est ici que la qualité du papier kraft extérieur devient décisive.
Le carton double cannelure offre une meilleure résistance globale face à l’humidité grâce à sa masse plus importante. Il met plus de temps à se gorger d’eau qu’un carton fin. Pour les expéditions maritimes, on utilise souvent des variantes renforcées avec des colles résistantes à l’eau et des grammages de papier supérieurs pour maintenir la rigidité de la caisse malgré les climats tropicaux ou les variations de température extrêmes dans les conteneurs.
Analyse comparative carton simple face versus double cannelure pour charges supérieures à 20kg
Pourquoi ne pas simplement multiplier les couches de calage dans une caisse simple cannelure ? L’analyse comparative montre que c’est une stratégie inefficace. Au-delà de 20 kg, la paroi d’une simple cannelure a tendance à se « ventrer » (gonflement latéral), ce qui rend la palette instable. La double cannelure, par sa rigidité intrinsèque, maintient la géométrie cubique du colis.
De plus, l’utilisation d’une caisse double cannelure réduit souvent le besoin en matériaux de calage internes coûteux (mousse, plastique bulles), car l’emballage lui-même assure une partie de l’amortissement. Sur un flux logistique important, le passage à la double cannelure peut donc paradoxalement réduire le coût total par colis envoyé, tout en diminuant drastiquement le taux de litiges pour marchandises endommagées.
Applications sectorielles et cas d’usage spécifiques en logistique industrielle
De nombreux secteurs ont adopté la double cannelure comme norme interne. Dans l’industrie automobile, elle est systématiquement utilisée pour l’envoi de pièces détachées lourdes (disques de frein, embrayages, alternateurs). Ces pièces métalliques, bien que solides, craignent les rayures et les chocs qui pourraient altérer leurs surfaces fonctionnelles. Le carton assure ici un rôle de bouclier mécanique et de barrière contre la poussière.
Dans le secteur de l’équipement de la maison, les fours, réfrigérateurs et lave-vaisselle sont emballés dans des formats double ou triple cannelure. Ici, la hauteur des produits impose une résistance verticale exceptionnelle, car ces appareils sont souvent stockés sur deux ou trois niveaux. Le carton double cannelure permet de supporter ces charges sans que l’emballage situé au sol ne s’écrase sous le poids cumulé des machines supérieures.
Optimisation des coûts d’expédition et calcul du ratio résistance-poids
L’optimisation logistique repose sur un équilibre fragile entre protection maximale et poids minimal. Le carton double cannelure offre l’un des meilleurs ratios résistance-poids du marché. Contrairement aux caisses en bois ou en plastique, il reste léger, ce qui limite l’impact sur les coûts de transport calculés au poids. Pour les expéditions aériennes, chaque gramme gagné se traduit par des économies directes, sans pour autant sacrifier la sécurité du produit.
Calculer ce ratio permet aux entreprises de choisir le grammage juste nécessaire. Il ne sert à rien de sur-emballer si une double cannelure standard suffit. Une analyse fine des flux permet souvent d’harmoniser les formats et de réduire les coûts d’achat par la volumétrie, tout en garantissant que même les produits les plus lourds de la gamme arrivent intacts chez le client final.
Standards de qualité internationaux et certifications pour emballages lourds
Pour l’exportation, l’emballage doit parler un langage universel de qualité. Les certifications internationales assurent que le carton résistera aux conditions de transit parfois brutales dans les ports internationaux ou lors des passages en douane. Ces standards sont des gages de confiance entre fournisseurs et clients, garantissant que l’emballage a été testé selon des protocoles reproductibles et exigeants.
Certification ISTA (international safe transit association) pour transport maritime
L’ISTA propose des protocoles de tests qui simulent les rigueurs du transport maritime : vibrations aléatoires sur de longues durées, compressions latérales en conteneur, et expositions à des cycles climatiques variés. Une caisse double cannelure certifiée ISTA offre la certitude qu’elle ne s’affaissera pas après trois semaines de mer. C’est une assurance indispensable pour les industriels exportateurs qui souhaitent limiter les coûts cachés liés aux retours de marchandises et aux remplacements sous garantie à l’autre bout du monde.
Normes ISO 12048 et tests de vibration pour expéditions longue distance
La norme ISO 12048 définit spécifiquement les méthodes d’essai de compression pour les emballages complets et pleins. Ces tests reproduisent les sollicitations subies par les colis tout au long de la chaîne logistique. Associée aux tests de vibration, cette norme permet de valider que la structure double cannelure conserve ses propriétés protectrices même après des milliers de kilomètres de transport routier sur des infrastructures parfois dégradées. La stabilité de la charge est ainsi garantie jusqu’au dernier kilomètre.
Homologation UN pour matières dangereuses et produits chimiques lourds
Lorsqu’il s’agit de transporter des produits chimiques, des batteries au lithium ou des matières dangereuses, la double cannelure devient une obligation légale dans de nombreux cas. L’homologation UN (Nations Unies) impose des tests drastiques de chute et de gerbage. Le marquage UN sur une caisse carton indique qu’elle a passé avec succès ces épreuves. La double cannelure est ici plébiscitée pour sa capacité à contenir le produit même en cas d’incident majeur, évitant les fuites et protégeant le personnel de manutention.
Innovation technologique et alternatives émergentes au carton double cannelure
Bien que le carton double cannelure soit un standard établi, l’industrie continue d’innover. On voit apparaître des cartons « haute performance » utilisant des fibres de bois issues de forêts gérées durablement avec des traitements de surface nanotechnologiques pour repousser l’humidité. Des profils de cannelures hybrides, plus fins mais plus denses, permettent également de gagner en place de stockage tout en conservant une résistance ECT équivalente.
Parallèlement, l’intégration de matériaux biosourcés et la recyclabilité totale du carton en font une solution d’avenir face aux enjeux de la transition écologique. Contrairement à certains plastiques de calage, le carton double cannelure s’inscrit parfaitement dans une économie circulaire : il est facile à collecter, à broyer et à transformer à nouveau en papier pour cannelures, fermant ainsi la boucle de manière vertueuse tout en restant le gardien indétrônable de la sécurité des produits industriels lourds.
