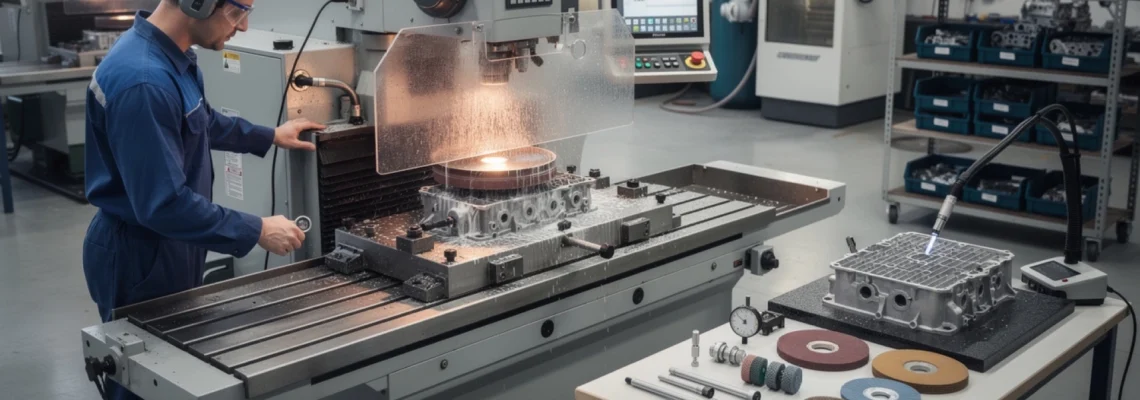

Dans un atelier moteur moderne, la rectifieuse de culasse est l’outil central qui décide souvent du sort d’un bloc thermique : réparation fiable ou casse prématurée. Dès qu’un joint de culasse a lâché, qu’une surchauffe a voilé la culasse ou qu’une préparation moteur exige un surfaçage de précision, c’est vers cette machine que vous vous tournez. Une rectification bien menée permet de retrouver une planéité parfaite, une étanchéité optimale et, parfois, de corriger le taux de compression au dixième de millimètre près. Comprendre le fonctionnement détaillé d’une rectifieuse de culasse aide à mieux dialoguer avec l’atelier, à interpréter les devis et, si vous êtes motoriste ou préparateur, à optimiser vos propres réglages et choix de composants.
Principes de fonctionnement d’une rectifieuse de culasse en atelier moteur
Architecture d’une rectifieuse de culasse : bâti, table longitudinale, chariot transversal, broche et carter
Une rectifieuse de culasse s’articule autour d’un bâti massif, souvent en fonte minérale ou en fonte grise, pour garantir rigidité et stabilité thermique. Sur ce bâti repose une table longitudinale qui se déplace généralement sur glissières prismatiques ou à billes. C’est sur cette table que vous positionnez et bridez la culasse. Perpendiculairement, un chariot transversal porte la broche porte‑meule, permettant d’ajuster la position latérale de l’outil. L’ensemble est caréné par un carter enveloppant pour la sécurité et la récupération des boues d’usinage. Cette architecture croisée table/bielles de glissières rappelle celle d’une fraiseuse, mais optimisée pour des passes très fines et un contrôle rigoureux de la planéité.
Différence de fonctionnement entre rectifieuse plane à meule (berco, comec) et rectifieuse à plateau tournant
Deux grandes familles de machines dominent la rectification de culasse. La rectifieuse plane à meule (type Berco, Comec…) utilise une meule cylindrique ou segmentée qui se déplace au‑dessus de la culasse pendant que la table effectue un mouvement de va‑et‑vient. La rectifieuse à plateau tournant, elle, dispose d’un plateau circulaire sur lequel la culasse est bridée ; la surface est générée par la rotation du plateau combinée au mouvement radial de la tête porte‑meule. La première est réputée pour sa grande précision géométrique et sa polyvalence, la seconde pour sa productivité sur de grandes séries. Le choix de la technologie influence directement la qualité de surface, la vitesse de cycle et la capacité à gérer de grandes culasses multi‑soupapes.
Cycle de rectification d’une culasse : mise en place, bridage, dressage meule, passes successives, contrôle final
Le cycle de rectification d’une culasse suit une logique très structurée. Il commence par la mise en place sur la table et l’alignement visuel et métrologique. Ensuite vient le bridage, souvent sous forme de vérins mécaniques ou hydrauliques, pour éviter toute vibration. Avant même la première passe, la meule est dressée au diamant ou au rouleau, afin d’obtenir un profil parfaitement plan et une coupe régulière. La matière est ensuite enlevée par passes successives, de 0,02 à 0,10 mm selon le matériau et l’état initial. Le cycle se termine par un contrôle final de la planéité, de la hauteur de culasse et, dans les ateliers les plus exigeants, de la rugosité de la surface de joint.
Interaction meule/métal : abrasion, génération de chaleur, dilatation de la culasse et gestion des déformations
La rectification est avant tout un processus d’abrasion contrôlée. Les grains abrasifs de la meule arrachent de minuscules copeaux de métal, générant une quantité importante de chaleur dans une zone très localisée. Sans arrosage efficace, la culasse, en particulier en aluminium, se dilate localement et peut se voiler à nouveau dès la fin de l’opération. C’est un peu comme chauffer sélectivement une règle en plastique : elle se tord sous l’effet de la dilatation. Pour limiter ces risques, les paramètres de vitesse de coupe, le débit de liquide de coupe et l’épaisseur de passe sont ajustés finement. Une rectifieuse performante permet ainsi de garder les déformations résiduelles en dessous de 0,02 à 0,03 mm.
Modes de commande : rectifieuse manuelle, semi-automatique et commande numérique (CN) dans les ateliers modernes
Le mode de commande d’une rectifieuse influe directement sur la répétabilité et le temps de cycle. Les machines manuelles exigent une main expérimentée pour gérer l’avance longitudinale, la profondeur de passe et le dressage. Les rectifieuses semi‑automatiques automatisent les mouvements principaux tout en laissant à l’opérateur le contrôle des réglages clés. Enfin, les modèles à commande numérique (CN) mémorisent les programmes, adaptent automatiquement les paramètres selon le type de culasse et enregistrent les données d’usinage pour la traçabilité. Depuis 2020, près de 40 % des nouveaux investissements en ateliers de rectification en Europe concernent des rectifieuses CN, signe d’une tendance lourde à la digitalisation.
Composants techniques d’une rectifieuse de culasse et rôle de chaque organe
Broche porte-meule : types de roulements, rigidité, vitesses de rotation et influence sur l’état de surface
La broche porte‑meule est le cœur dynamique de la rectifieuse. Selon les modèles, elle tourne sur roulements coniques, roulements hybrides céramique ou paliers hydrostatiques. Plus la broche est rigide et bien équilibrée, plus l’état de surface du plan de joint de culasse est fin et régulier. Des vitesses de rotation comprises entre 1 200 et 3 000 tr/min sont courantes, ajustées en fonction du diamètre de la meule pour maintenir une vitesse de coupe constante. Sur les moteurs récents, les constructeurs exigent souvent une rugosité Ra inférieure à 0,8 µm, ce qui suppose une broche parfaitement stable, sans faux‑rond ni vibration.
Types de meules pour culasses : corindon, CBN, carbure de silicium, liants vitrifiés et résinoïdes
Le choix de la meule conditionne la productivité et la longévité des composants. Pour les culasses en fonte grise, les meules en corindon blanc ou rose à liant vitrifié sont très répandues. Sur les aluminiums alliés, le carbure de silicium est privilégié pour limiter le glaçage et l’encrassement. Dans les ateliers haut de gamme, les meules CBN (nitrure de bore cubique) sur liant résinoïde apportent une excellente tenue de coupe et un état de surface très constant, idéaux pour des séries importantes. L’indice de dureté de la meule, la granulométrie (par exemple 60 à 120) et le type de liant sont sélectionnés en fonction de la stratégie d’usinage et des préconisations OEM des constructeurs moteurs.
Table magnétique, vérins et systèmes de bridage spécifiques pour culasses en fonte et aluminium
Le maintien de la culasse durant la rectification est un point critique pour vous, surtout si vous travaillez sur des pièces fines ou fortement ajourées. Certaines machines disposent d’une table magnétique pour les culasses en fonte, complétée par des brides mécaniques. Pour l’aluminium, non magnétique, les ateliers utilisent plutôt des vérins mécaniques ou hydrauliques, des cales de positionnement et parfois des gabarits dédiés pour chaque famille de culasses. L’objectif est d’éviter toute flexion parasite. Un bridage mal conçu peut fausser le contrôle de planéité de plusieurs centièmes de millimètre, ce qui suffit à compromettre l’étanchéité du joint de culasse sur un moteur downsizé très compressé.
Systèmes d’arrosage et de lubrifiant réfrigérant : pompes, buses, filtration et décantation des boues d’usinage
Le circuit de liquide de coupe se compose d’une cuve, d’une pompe, de buses réglables et d’un système de filtration/décantation. Le débit doit être suffisant pour évacuer les calories et les particules abrasives, généralement entre 20 et 60 l/min selon la taille de la meule. Des filtres à cartouche ou à bande, complétés par une zone de décantation, séparent les boues d’usinage qui contiennent métal et abrasif. Depuis l’entrée en vigueur de nouvelles réglementations environnementales en 2023, de nombreux ateliers se sont équipés de systèmes de recyclage de lubrifiant, réduisant de 30 à 50 % leur consommation annuelle. Pour vous, cela signifie moins de coûts de consommables et un environnement de travail plus propre.
Appareils de mesure intégrés : comparateurs, jauges de planéité et affichages numériques (DRO)
Pour garantir le respect des tolérances de rectification de culasse, les rectifieuses modernes intègrent des appareils de mesure. Des comparateurs électroniques suivent la position de la table ou du chariot avec une précision de l’ordre du micron. Des jauges de planéité et des règles rectifiées sont utilisées après usinage pour valider le résultat. Les systèmes d’affichage numérique DRO (Digital Read Out) aident l’opérateur à contrôler en temps réel la profondeur totale enlevée. Dans un contexte où de nombreux joints de culasse MLS exigent une planéité meilleure que 0,05 mm sur toute la longueur, ces aides métrologiques deviennent indispensables si vous cherchez une qualité constante sur un volume important de culasses.
Paramètres d’usinage en rectification de culasse : réglages avancés et calculs de passes
Choix de la vitesse de coupe (vc) en fonction du matériau de la culasse : fonte grise, fonte alliée, aluminium
La vitesse de coupe Vc conditionne la température de contact, la durée de vie de la meule et la qualité de surface. Pour une culasse en fonte grise, une Vc de 25 à 35 m/s est courante, tandis que pour l’aluminium, plus tendre mais plus collant, il est fréquent de rester entre 20 et 30 m/s afin de limiter l’encrassement de la meule. Si vous travaillez sur des fontes alliées hautement chargées en silicium, une légère réduction de Vc améliore souvent la stabilité thermique. La formule de base Vc = π × D × N permet d’ajuster la vitesse de broche N en fonction du diamètre de meule D, avec une surveillance attentive des recommandations du fabricant de l’outil.
Profondeur de passe, avance longitudinale et recouvrement : optimisation du temps de cycle vs précision
Pour optimiser le temps de cycle sans sacrifier la précision, trois paramètres principaux sont ajustés : la profondeur de passe, l’avance longitudinale et le recouvrement entre passes. Sur culasse fonte, une passe de 0,05 à 0,08 mm est souvent acceptable ; sur culasse aluminium, les ateliers prudents limitent parfois à 0,02 à 0,05 mm. Plus l’avance est élevée, plus le temps de cycle diminue, mais au risque d’une rugosité plus forte et de traces de meule. Le recouvrement de 30 à 50 % entre les bandes de passage assure une surface homogène. Trouver le bon compromis est un exercice quotidien pour l’opérateur, surtout si vous traitez à la fois des moteurs de tourisme et des blocs industriels lourds.
Contrôle de la rugosité Ra/Rz de la surface de joint de culasse selon les préconisations OEM (renault, PSA, VW)
Les constructeurs comme Renault, PSA ou VW imposent des plages de rugosité précises sur la surface de joint de culasse, souvent exprimées en Ra et Rz. Pour un joint multi‑couches (MLS), une rugosité Ra de 0,4 à 1,2 µm et Rz de 4 à 8 µm est typiquement demandée. Une surface trop lisse peut entraîner un glissement du joint, tandis qu’une surface trop rugueuse compromet l’étanchéité. Des rugosimètres portables, parfois connectés à un logiciel de suivi, permettent de mesurer ces valeurs directement sur la culasse rectifiée. Dans certains ateliers spécialisés en préparation moteur, la rugosité est même adaptée à la marque de joint choisie pour optimiser la tenue à très forte pression de combustion.
Gestion de la température : débit de liquide de coupe, risque de voile et micro-fissures sur culasses alu
La maîtrise de la température en rectification de culasse aluminium est un enjeu majeur pour vous si vous intervenez sur des moteurs turbo modernes. Des études récentes montrent qu’un gradient thermique de plus de 40 °C pendant l’usinage peut générer des contraintes internes suffisantes pour créer un voile résiduel de 0,03 mm. Une alimentation continue en liquide de coupe réfrigéré, un débit adapté et une pression stable limitent ces gradients. Un débit insuffisant augmente aussi le risque de micro‑fissures superficielles, en particulier sur des alliages coulés sous haute pression. L’observation de la couleur de la surface et l’absence de zones bleutées restent des indicateurs simples d’un bon refroidissement.
Ajustement de la surfaçe retirée pour compenser le surfaçage et calculer le taux de compression moteur
Chaque dixième de millimètre retiré sur une culasse modifie le volume de chambre de combustion et donc le taux de compression. Sur un quatre cylindres de 2,0 L, enlever 0,20 mm de matière peut aisément augmenter le taux de compression d’environ 0,3 à 0,5 point, selon la géométrie des pistons. Pour un moteur de série destiné à un usage routier, un ajustement raisonnable reste compatible avec les marges constructeur. Pour une préparation moteur, vous pouvez calculer précisément le nouveau taux en prenant en compte le volume de chambre, le volume de joint de culasse et le dépassement piston. Un atelier sérieux note systématiquement la cote finale de hauteur de culasse pour permettre ces calculs et adapter l’épaisseur de joint.
Préparation de la culasse avant rectification : contrôles métrologiques et essais d’étanchéité
Contrôle de planéité initiale au réglet, cale étalon et comparateur sur marbre
Avant de lancer la rectification de culasse, un contrôle de planéité initial est indispensable. La méthode classique utilise une règle rectifiée posée sur le plan de joint, combinée à une cale étalon de 0,05 mm pour détecter les défauts. Pour des mesures plus fines, un comparateur sur marbre permet de cartographier les zones hautes et basses. De nombreux constructeurs fixent une tolérance de planéité de 0,05 mm maximum, au‑delà de laquelle la rectification devient obligatoire. Ce diagnostic initial vous aide à décider si une simple remise à niveau est suffisante ou si un surfaçage important risque de vous faire dépasser les cotes minimales de hauteur de culasse.
Détection de fissures par ressuage coloré et magnétoscopie sur culasses fonte
Les fissures internes ou superficielles ne sont pas toujours visibles à l’œil nu, surtout après nettoyage. Le ressuage coloré consiste à appliquer un pénétrant sur la culasse, à le laisser migrer dans les micro‑défauts puis à révéler les fissures avec un révélateur contrastant. Sur culasses en fonte, la magnétoscopie, basée sur la création d’un champ magnétique, permet également de localiser les discontinuités. Selon plusieurs études industrielles, jusqu’à 10 % des culasses ayant subi une surchauffe sévère présentent des fissures non visibles sans ces méthodes. Pour vous, ce contrôle évite d’investir dans une rectification qui ne résoudrait pas un problème structurel.
Nettoyage chimique et passage en machine à laver haute pression avant mise sur rectifieuse
Un nettoyage soigneux conditionne la qualité de la rectification de culasse. Les ateliers utilisent souvent un bain chimique dégraissant pour dissoudre l’huile, la calamine et le liquide de refroidissement séché, suivi d’un passage en machine à laver haute pression. L’objectif est d’obtenir un plan de joint parfaitement propre pour que la règle rectifiée et la meule ne soient pas perturbées par des dépôts résiduels. Un simple grain de calamine peut fausser une mesure de plusieurs centièmes. Le nettoyage des conduits internes améliore également les essais ultérieurs de pression ou de mise à l’épreuve thermique de la culasse.
Dépose des soupapes, ressorts, guides et sièges selon les procédures constructeur
Avant tout surfaçage, la culasse doit être entièrement dépouillée de ses composants : soupapes, ressorts, demi‑clavettes, arbres à cames et parfois guides et sièges. Cette dépose suit les procédures constructeur, en respectant le repérage de chaque élément si l’ensemble doit être réutilisé. Outre la protection contre les dommages accidentels, cette étape facilite le nettoyage, l’inspection des sièges et le contrôle des guides de soupapes. Dans de nombreux cas, les ateliers profitent de la rectification de culasse pour proposer un rodage de soupapes ou un remplacement des joints de queue, ce qui améliore sensiblement le rendement global du moteur après remontage.
Qualité, tolérances et contrôles après rectification de culasse
Vérification de la planéité finale : tolérances courantes (0,03 mm / 0,05 mm) et méthodes de contrôle
À l’issue de la rectification, la planéité finale du plan de joint de culasse est vérifiée avec les mêmes outils que lors du contrôle initial. La plupart des ateliers sérieux s’imposent une tolérance interne plus stricte que les valeurs constructeur, souvent autour de 0,03 mm, même si 0,05 mm reste la limite maximale tolérée sur de nombreux moteurs. Le contrôle se fait sur plusieurs axes : longitudinal, transversal et diagonales. Pour un moteur haute performance ou suralimenté, viser une planéité proche de 0,02 mm augmente nettement les chances de longévité du joint, notamment dans des conditions thermiques extrêmes.
Contrôle de la hauteur de culasse rectifiée par rapport aux cotes d’origine constructeur
La hauteur de culasse est mesurée entre le plan de joint inférieur et le plan de joint supérieur, à l’aide d’un pied à coulisse ou d’un micromètre de hauteur. Chaque constructeur précise une cote standard et une cote minimale après rectification. Sur certains moteurs Renault, par exemple, la reprise maximum autorisée atteint 0,50 mm, au‑delà de laquelle la culasse est hors cote. Ce contrôle est capital si vous cherchez à maintenir un taux de compression compatible avec l’indice d’octane utilisé et la stratégie d’allumage. Un écart trop important impose souvent le choix d’un joint de culasse plus épais pour revenir dans une zone de sécurité mécanique.
Mesure de la rugosité de surface et compatibilité avec joints MLS (victor reinz, elring, payen)
Les joints de culasse modernes, notamment les références MLS de marques comme Victor Reinz, Elring ou Payen, ont des exigences strictes en termes de rugosité et de relief de surface. Un rugosimètre mesure Ra et Rz sur plusieurs zones de la culasse pour vérifier cette compatibilité. Une surface adaptée permet aux couches élastiques du joint de bien s’ancrer, tout en garantissant une barrière efficace entre chambres de combustion, huile et liquide de refroidissement. Selon les données publiées par certains fabricants de joints, une rugosité hors plage peut multiplier par trois le risque de fuite précoce après seulement quelques milliers de kilomètres.
Traçabilité des opérations : fiches d’usinage, relevés de cotes et archivage pour suivi client
Dans un contexte où les moteurs sont de plus en plus sophistiqués, la traçabilité devient un argument de sérieux incontournable. De nombreux ateliers tiennent une fiche d’usinage pour chaque culasse, indiquant les cotes avant/après, la quantité de matière retirée, les références des meules utilisées et les valeurs de rugosité mesurées. Ces informations sont archivées, parfois numériquement, pour permettre un suivi à long terme. Pour vous, cette traçabilité est précieuse : elle facilite les diagnostics futurs, permet de reproduire un réglage réussi lors d’une nouvelle intervention et sécurise les relations avec vos propres clients ou partenaires.
Maintenance, réglages périodiques et calibration d’une rectifieuse de culasse
Dressage de la meule avec diamant ou rouleau : fréquence, méthodes et impact sur la géométrie
Le dressage de la meule avec un diamant ou un rouleau profilé maintient la géométrie et la capacité de coupe. Un dressage trop rare entraîne un état de surface irrégulier, des efforts de coupe variables et une montée en température importante. Dans la pratique, de nombreux ateliers dressent la meule à chaque changement de série, voire toutes les 3 à 5 culasses en usage intensif. L’outil de dressage est déplacé à vitesse lente, à une profondeur de l’ordre de 0,01 mm, pour régénérer une surface nette. Une meule correctement dressée consomme certes un peu plus de temps, mais réduit drastiquement les risques de reprise ou de rectification de correction.
Alignement broche/table et remise à niveau de la machine avec niveau de précision
Avec les années, le bâti et les glissières d’une rectifieuse de culasse peuvent se déformer légèrement ou se désaligner. Un contrôle périodique avec un niveau de précision et des piges étalon permet de vérifier l’horizontalité de la table et l’alignement avec la broche. Si un défaut est détecté, une remise à niveau et un réalignement sont effectués, parfois avec l’aide du constructeur de la machine. Pour vous, l’impact est direct : une rectifieuse mal alignée peut générer des surfaces en « toit » ou en « cuvette », même avec des réglages théoriquement parfaits. Un contrôle annuel est souvent un bon compromis pour maintenir la fiabilité.
Révision des glissières, rattrapage de jeu et lubrification centralisée
Les glissières de table et de chariot subissent des efforts répétés et des contaminations par les boues d’usinage. Un programme de maintenance préventive comprend le nettoyage des glissières, le contrôle du jeu, le grattage éventuel des surfaces et l’ajustement des lardons de rattrapage. Beaucoup de rectifieuses modernes disposent d’une lubrification centralisée qui distribue l’huile sur les points critiques ; son bon fonctionnement est à vérifier régulièrement. À défaut, des usures localisées se créent, compromettant la rectitude des mouvements. Une machine correctement lubrifiée et réglée conserve des performances de géométrie proches de celles d’origine, même après des dizaines de milliers d’heures de service.
Contrôle électrique, sécurités (arrêt d’urgence, carters) et conformité aux normes CE en atelier
La rectifieuse de culasse concentre une forte énergie mécanique et électrique ; la sécurité ne doit jamais être négligée. Les contrôles périodiques portent sur l’intégrité des carters, le bon fonctionnement des arrêts d’urgence, des fins de course et des capteurs de position. La conformité aux normes CE impose aussi des protections contre le démarrage intempestif après coupure de courant et une signalisation claire des zones dangereuses. Dans un atelier où vous travaillez au quotidien à proximité de ces machines, ces dispositifs réduisent considérablement le risque d’accident. Les audits de sécurité menés depuis 2022 dans les ateliers européens montrent qu’une maintenance régulière des sécurités divise par deux le nombre d’incidents déclarés en zone d’usinage.
