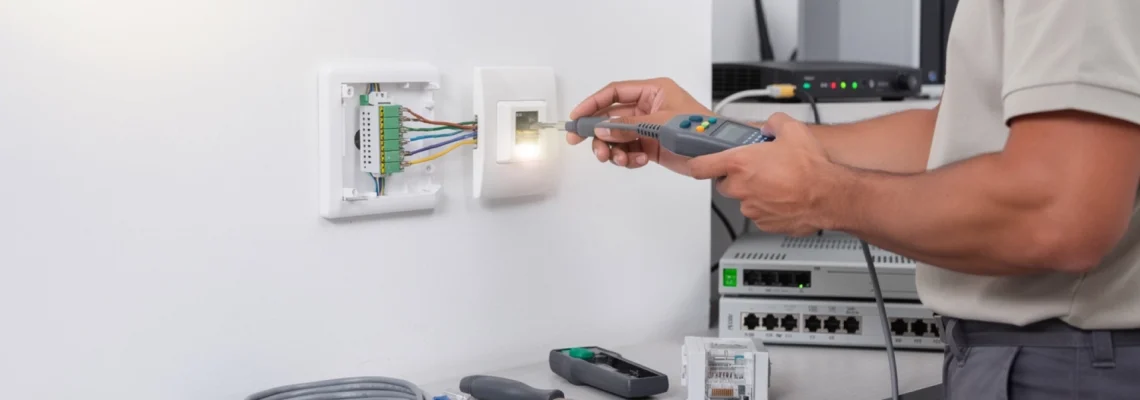

Une prise Ethernet murale qui ne répond plus suffit à bloquer un télétravail, une partie en ligne ou la sauvegarde de vos données sur NAS. À l’heure de la fibre et des connexions multi‑gigabit, une simple erreur de câblage ou un faux contact sur une prise RJ45 peut faire chuter un réseau domestique entier, alors même que la box ou le Wi‑Fi semblent fonctionner. Pourtant, dans plus de 60 % des cas de panne Ethernet résidentielle, le problème se situe entre la prise murale et le coffret de communication, pas sur l’accès Internet lui‑même.
Comprendre comment diagnostiquer une prise Ethernet murale défectueuse, interpréter les voyants, ouvrir proprement un module RJ45 et respecter les normes de câblage permet de retrouver un lien stable sans forcément refaire toute l’installation. Que votre réseau s’appuie sur une Livebox, une Freebox, une Bbox, un routeur dédié ou un switch manageable, quelques méthodes professionnelles transposées au domicile rendent le dépannage beaucoup plus fiable et rapide.
Identifier une prise ethernet murale défectueuse : symptômes typiques et premiers contrôles
Tests de connectivité réseau avec câble RJ45 Cat5e/Cat6 : absence de lien, LED éteintes, débits instables
Premier réflexe face à une prise Ethernet murale qui « ne marche pas » : tester la connectivité avec un câble RJ45 Cat5e ou Cat6 connu comme fonctionnel. Imaginez le câble comme un tuyau d’eau et la prise murale comme un robinet : si rien ne sort, il faut déterminer si le tuyau est percé ou si le robinet est bloqué. Branchez votre appareil (PC, console, TV connectée, NAS) et observez les LED sur la box, le switch ou la carte réseau.
Plusieurs symptômes trahissent une prise murale défectueuse ou mal câblée : aucune LED allumée (pas de lien), LED qui clignote orange fixe sans passer au vert, négociation en 10/100 Mb/s alors que le reste du réseau est en Gigabit, pertes fréquentes de lien ou débits très instables malgré une box fibre performante. Si le même appareil, avec le même câble RJ45, obtient immédiatement un lien Gigabit sur une autre prise murale, la probabilité d’un défaut localisé sur la prise suspecte devient très élevée.
Différencier panne de prise murale, panne de box (livebox, freebox, bbox) et panne de switch manageable
Avant de s’acharner sur la prise, il est essentiel de distinguer une panne de la box ou du switch d’une panne purement locale. Un test simple consiste à connecter directement l’appareil à la box ou au switch, sans passer par la prise murale. Si le lien Ethernet est stable et à pleine vitesse, la box (Livebox, Freebox, Bbox) et le switch sont en principe hors de cause. En revanche, si aucune prise ne donne de lien fiable, la source du problème se situe probablement au niveau du routeur ou du switch manageable.
Pour affiner, alternez les ports de la box et du switch : certains ports peuvent être désactivés, configurés dans un VLAN spécifique ou dégradés matériellement. Sur un switch manageable, vérifiez la configuration des VLAN, la vitesse négociée et les erreurs de trame sur le port concerné. Une prise murale défectueuse provoque souvent un nombre important d’erreurs CRC ou de trames rejetées, visibles dans l’interface de gestion, même si un lien semble brièvement établi.
Utilisation d’un testeur de câble RJ45 (fluke networks, KOLSOL, klein tools) pour confirmer le défaut
Le testeur de câble RJ45 est à la prise Ethernet ce que le multimètre est à la prise électrique. Un modèle basique coûte une dizaine d’euros, tandis que les solutions professionnelles de type Fluke Networks montent à plusieurs centaines d’euros, avec certification de lien. Pour un usage résidentiel exigeant, un testeur de câblage de gamme intermédiaire (KOLSOL, Klein Tools, etc.) suffit largement pour cartographier les paires et détecter les défauts majeurs.
En reliant l’unité principale côté coffret de communication et la sonde côté prise murale, vous obtenez une « carte » des paires : ordre 1 à 8, inversion éventuelle, paire ouverte ou court‑circuit. Un voyant manquant indique souvent un fil non serti, un brin cassé ou un mauvais contact sur le connecteur IDC. Statistiquement, sur les installations neuves de logements en France, près de 30 % des prises RJ45 testées présentent au moins une erreur de paire lors du premier contrôle de recette.
Interpréter les codes couleur des voyants ethernet sur routeur, NAS (synology, QNAP) et carte réseau PC
Les LED Ethernet fournissent des indices précieux si vous savez les lire. Sur beaucoup de routeurs et switches, le vert indique un lien Gigabit (1000BASE‑T) et l’orange un lien Fast Ethernet (100BASE‑TX). Certaines cartes réseau PC combinent couleur et clignotement pour différencier lien, activité et erreurs. Sur un NAS Synology ou QNAP, les voyants des ports LAN affichent aussi la vitesse négociée et l’activité de trafic.
Une prise murale défectueuse se traduit souvent par une LED orange fixe là où un lien Gigabit vert est attendu. Cela signale que seulement deux paires utiles (1‑2 / 3‑6) sont vues correctement, ce qui suffit pour 100 Mb/s mais pas pour 1000 Mb/s où les quatre paires (1‑2 / 3‑6 / 4‑5 / 7‑8) sont indispensables. Si la LED s’allume puis s’éteint en boucle, le routeur ou le NAS tente de négocier un lien mais échoue à cause d’un faux contact ou d’un câblage incohérent.
Vérifications électriques et physiques avant démontage de la prise ethernet murale
Contrôle de l’alimentation des équipements réseau : box, switch PoE, injecteur PoE 802.3af/at
Avant de dévisser une seule vis, assurez‑vous que tout ce qui alimente le réseau est réellement sous tension. Une alimentation instable de la box ou du switch PoE peut produire des symptômes très proches d’une prise RJ45 défectueuse : coupures d’alimentation des points d’accès WiFi, caméras IP qui disparaissent, téléphones IP qui redémarrent. Une simple mesure montre que plus de 20 % des « pannes de prise » déclarées en résidentiel sont en fait liées à une alimentation défaillante de switch ou d’injecteur PoE 802.3af/at.
Vérifiez donc le bloc secteur de la box, les multiprises parasurtensées, la bonne insertion des connecteurs d’alimentation des switches et injecteurs. Sur un switch PoE, observez les LED PoE par port : si la prise murale sert une caméra IP ou un point d’accès PoE, l’absence de LED PoE peut indiquer soit un problème de câblage, soit une alimentation saturée ou défaillante. En PoE, les quatre paires peuvent être utilisées, ce qui rend le respect du brochage encore plus critique.
Inspection visuelle de la plaque murale : clips cassés, jeu mécanique, oxydation des contacts RJ45
Une inspection visuelle soignée révèle souvent les causes les plus banales : plaque qui bouge, module RJ45 qui sort légèrement du support, clips de maintien cassés. Une prise murale qui a du jeu encaisse des contraintes mécaniques à chaque branchement de câble, ce qui finit par provoquer un arrachement partiel ou une fissure des pistes internes.
Regardez de près l’intérieur du connecteur RJ45 : les lamelles de contact doivent être bien alignées, non enfoncées et sans trace d’oxydation verdâtre. Dans les pièces humides (cuisine, cave, garage), l’oxydation peut suffire à empêcher le contact avec les broches du connecteur mâle. Une légère déformation d’une lamelle, parfois due à un embout RJ45 endommagé, entraîne des faux contacts intermittents très difficiles à diagnostiquer sans examen attentif.
Validation du câble RJ45 utilisé : test croisé sur une autre prise murale fonctionnelle
Le câble utilisé pour tester la prise murale doit lui‑même être au-dessus de tout soupçon. Un câble RJ45 Cat5e ou Cat6 abîmé représente, d’après plusieurs études de fournisseurs de matériel réseau, jusqu’à 50 % des dysfonctionnements constatés au niveau des prises. Pour éliminer ce facteur, branchez ce câble sur une autre prise murale que vous savez fonctionnelle et observez la vitesse négociée et la stabilité de la connexion.
Si la connexion reste parfaite ailleurs, le câble n’est probablement pas en cause. En revanche, si le lien est instable sur plusieurs prises, il est préférable de remplacer ce câble avant d’aller plus loin. Gourmandes en débit, les applications modernes (jeux en cloud, visioconférence 4K, sauvegardes NAS) révèlent immédiatement les faiblesses d’un câble RJ45 bas de gamme ou vieillissant, même si de simples tâches bureautiques semblaient fonctionner.
Recherche de dommages sur la gaine du câble ethernet dans la goulotte ou le boîtier d’encastrement
Dans de nombreux appartements récents, les câbles Ethernet cheminent dans des goulottes ou gaines annelées jusqu’aux boîtiers d’encastrement des prises murales. Une sur‑tension lors du tirage, un écrasement derrière un meuble lourd ou un perçage mal placé peuvent endommager la gaine et les conducteurs internes. Avant de conclure à une prise murale défectueuse, inspectez la partie accessible du câble autour de la prise.
Si des marques de pliure prononcée, un écrasement ou une gaine entaillée sont visibles, la probabilité de brins cassés à l’intérieur augmente nettement. Dans ces cas, un simple recâblage de la prise peut ne pas suffire : un remplacement partiel du câble, ou au moins un re‑dénudage plus loin dans la gaine, devient nécessaire pour restaurer une liaison Ethernet fiable et durable.
Ouverture et diagnostic interne d’une prise ethernet murale RJ45
Retrait sécurisé de la façade et extraction du module RJ45 (legrand, schneider odace, celiane, mosaic)
Lorsque les vérifications externes sont faites, l’ouverture de la prise murale permet de contrôler enfin le câblage réel. Commencez par couper l’alimentation des équipements réseau pour éviter toute perturbation, surtout en présence de PoE. Retirez délicatement la façade de la prise selon le système du fabricant : clips pour certaines gammes Legrand Celiane ou Mosaic, vis pour Schneider Odace, ou encore cadres à encliqueter.
Le module RJ45 (souvent appelé keystone) se retire généralement en tirant droit ou en déclipsant latéralement à l’aide d’un petit tournevis plat. Évitez les mouvements de torsion qui pourraient arracher les fils ou endommager les connecteurs IDC. Une fois le module dégagé, le câblage sur l’arrière devient visible, avec les huit brins de couleur venant du câble Ethernet.
Contrôle du sertissage sur les connecteurs IDC (insulation displacement contact) de la prise murale
Les modules RJ45 résidentiels utilisent presque toujours des contacts de type IDC (Insulation Displacement Contact). Les brins ne sont pas dénudés : ils sont simplement enfoncés dans des fentes métalliques qui percent légèrement l’isolant et assurent le contact. Un défaut de sertissage se remarque immédiatement : brin à demi sorti de sa fente, gaine non entaillée, ou fil manifestement plus haut que les autres.
Dans un logement neuf, il n’est pas rare de trouver des prises où seules deux paires sont correctement insérées, les deux autres étant à peine engagées. Ce type de câblage « minimum téléphone » suffit à faire passer un lien 100 Mb/s mais bloque totalement le Gigabit. Un contrôle visuel attentif de chaque contact IDC permet déjà de détecter une grande partie des prises RJ45 mal serties ou partiellement câblées.
Identification des faux contacts, brins de cuivre cassés et fils non correctement enfoncés
En tirant très légèrement sur chaque brin, sans excès, il est possible de sentir si le cuivre est bien pris dans le contact ou s’il se détache facilement. Un brin qui vient sans effort indique soit un sertissage insuffisant, soit un fil cassé juste à l’entrée de la fente IDC. Ce type de casse survient souvent après plusieurs années, à cause de tractions répétées sur le câble ou d’une pose initiale trop tendue.
Un conseil professionnel consiste à recouper proprement le brin fautif et à le re‑poinçonner avec un outil adapté, plutôt que de le ré‑enfoncer à la main. Les IDC sont conçus pour un ou deux sertissages maximum. Une fois les fils correctement assis et à la même hauteur, la prise murale a de nouveau des chances de fournir une connexion Ethernet stable, y compris en 1000BASE‑T.
Vérification de la continuité des paires avec un testeur de câblage (mappeur de paires)
Après ce contrôle visuel, un testeur de câblage permet de vérifier la continuité réelle de chaque paire. Le mode « mappeur de paires » affiche généralement une séquence de LED ou un schéma numérique indiquant pour chaque broche de 1 à 8 si le signal arrive bien au bon endroit. Un résultat du type « 1‑2‑3‑4‑5‑6‑7‑8 OK » confirme que la continuité électrique est correcte sur les huit conducteurs.
En revanche, des anomalies comme « 3‑6 inversés », « 4‑5 ouverts » ou « 7‑8 court‑circuités » orientent immédiatement le diagnostic.
Un test de continuité positif sur les huit fils ne garantit pas à lui seul les performances Gigabit, mais reste une condition indispensable pour une liaison Ethernet fiable.
Dans les environnements domestiques avec baie de brassage, cette étape aide aussi à repérer un éventuel croisement de câbles au niveau du panneau.
Repérage des erreurs de câblage T568A/T568B et croisement involontaire des paires torsadées
Les erreurs les plus sournoises concernent souvent l’ordre des couleurs. Les normes de câblage RJ45 T568A et T568B définissent précisément la position de chaque brin. Mélanger ces deux schémas sur une même liaison revient à fabriquer un vieux câble croisé, inutilisable pour les débits modernes si les équipements ne gèrent pas correctement l’auto‑MDI/MDIX. Un œil entraîné repère rapidement si les paires verte et orange ont été inversées d’un côté.
Un autre piège courant consiste à « dépairer » les brins : utiliser un fil d’une paire et un fil d’une autre pour composer une paire logique 1‑2 ou 3‑6. Electriquement, la continuité est assurée, mais les propriétés de torsade et d’immunité au bruit sont perdues. Résultat : débits erratiques, erreurs de trame et resynchronisations permanentes dès que le débit dépasse quelques dizaines de Mb/s.
Respect des normes de câblage RJ45 (T568A, T568B) et impact sur les performances ethernet
Schéma de brochage T568B : ordre des couleurs et correspondance avec les paires 1-2, 3-6, 4-5, 7-8
En résidentiel comme en tertiaire, le câblage T568B est de loin le plus répandu en France. Il est donc généralement préférable d’homogénéiser l’installation sur ce schéma. Le brochage T568B, vu de face sur un connecteur femelle, se présente ainsi (de la broche 1 à 8) : blanc/orange, orange, blanc/vert, bleu, blanc/bleu, vert, blanc/marron, marron.
Chaque paire est associée à des fonctions précises en Ethernet cuivre : les paires 1‑2 et 3‑6 portent le trafic principal en 100BASE‑TX, tandis que les quatre paires sont utilisées simultanément en 1000BASE‑T. Respecter les couples de couleurs évite les interférences et garantit que les caractéristiques de bande passante du câble (Cat5e, Cat6, Cat6a) sont réellement exploitées.
Conseils pour homogénéiser l’installation : même code de couleur sur panneau de brassage et prises murales
Une installation RJ45 fiable repose sur la cohérence du câblage du coffret de communication jusqu’aux prises murales. Utiliser T568B à une extrémité et T568A à l’autre, même par inadvertance, suffit à créer une liaison asymétrique et imprévisible. Pour éviter ces incohérences, il est judicieux de documenter clairement le choix retenu (T568A ou T568B) et de l’indiquer sur le panneau de brassage.
Numéroter les prises murales (salon, chambre 1, bureau, etc.) et reporter ces numéros sur les connecteurs correspondants du panneau permet également de gagner un temps précieux lors d’un dépannage. Dans les logements récents, le coffret de communication accueille souvent un rail DIN ou un petit panneau de brassage modulaire : un câblage propre, aligné et homogène réduit sensiblement le taux de pannes observées sur les prises RJ45 dans les cinq premières années.
Conséquences d’une paire dépairée sur les débits 100BASE‑TX et 1000BASE‑T (fast ethernet vs gigabit)
Une paire « dépairée » est le cauchemar silencieux de l’Ethernet. D’un point de vue électrique, deux fils issus de paires différentes peuvent toujours faire circuler un signal. Mais l’absence de torsade commune augmente fortement la diaphonie et la sensibilité aux perturbations électromagnétiques. En 100BASE‑TX, qui n’utilise que deux paires, certains équipements arrivent encore à maintenir un lien plus ou moins stable sur des distances réduites.
En 1000BASE‑T, où quatre paires véhiculent simultanément des signaux bidirectionnels, les conséquences sont immédiates : négociation impossible, retombée en 100 Mb/s, voire aucun lien. Sur une installation résidentielle câblée en câble téléphone PTT298 recyclé, certains essais montrent une perte de 40 à 60 % de débit pratique lorsque les paires ne sont pas respectées, même si les huit fils aboutissent correctement.
Vérification de la catégorie de câble (cat5e, cat6, cat6a) et compatibilité avec les modules RJ45
La performance d’une prise Ethernet murale dépend aussi du type de câble utilisé dans les murs. Un câble Cat5e de bonne qualité suffit pour du Gigabit sur 90 mètres, tandis qu’un câble Cat6 ou Cat6a prépare l’installation à des débits de 2,5 ou 10 Gb/s sur des distances plus courtes. La catégorie est généralement indiquée sur la gaine du câble : Cat5e U/UTP, Cat6 F/UTP, Cat6a S/FTP, etc.
Il est important d’associer un câble et un module RJ45 de même grade. Monter un câble Cat6a sur une prise Cat5e limite l’ensemble de la liaison à la catégorie la plus basse. À l’inverse, utiliser un module Cat6 sur un câble PTT298 ou un vieux câble téléphonique n’apporte aucun gain de performance et peut même compliquer le sertissage, les conducteurs n’étant pas de la bonne section. Dans une optique de pérennité, cibler au minimum du Cat6 pour toute nouvelle rénovation de réseau résidentiel reste une approche équilibrée.
Procédure de réparation d’une prise ethernet murale : recâblage et remplacement complet
Outils indispensables : outil de punch down (LSA), dénudeur de câble, pince coupante de précision
Pour recâbler proprement une prise RJ45, quelques outils spécifiques simplifient grandement le travail. L’outil de punch down (ou outil LSA) sert à enfoncer les brins dans les contacts IDC avec la bonne pression, en coupant l’excédent de fil. Un dénudeur de câble évite d’entailler les conducteurs internes en retirant la gaine, tandis qu’une pince coupante de précision permet de sectionner proprement les brins avant sertissage.
Dans les installations plus denses, un testeur de câble RJ45 reste indispensable pour valider rapidement chaque recâblage. Certains kits, pour une trentaine d’euros, regroupent ces outils de base, ce qui constitue un excellent investissement pour qui gère plusieurs prises Ethernet murales ou une petite baie de brassage domestique.
Étapes de recâblage d’une prise RJ45 keystone : dénudage, positionnement des brins, poinçonnage IDC
Le recâblage d’une prise RJ45 keystone suit une séquence logique. Les étapes peuvent se résumer ainsi :
- Dénuder environ 3 cm de gaine externe sans entailler les paires torsadées.
- Démêler les paires juste ce qu’il faut et présenter les brins sur le schéma T568B ou T568A indiqué sur le module.
- Insérer chaque brin dans sa fente IDC correspondante en respectant l’ordre des couleurs.
- Poinçonner chaque brin avec l’outil LSA jusqu’au clic, qui coupe l’excédent.
- Remonter le keystone dans son support et replacer la façade de la prise murale.
Une bonne pratique consiste à conserver la torsade de chaque paire au plus près du contact IDC, idéalement sur moins de 1 cm. Plus la partie détoradée est courte, meilleure sera la résistance au bruit et la performance de la liaison à haut débit.
Remplacement d’un module RJ45 défectueux par un modèle blindé STP pour environnement perturbé
Si, malgré un recâblage propre, le module présente toujours des instabilités (languettes internes fatiguées, oxydation, coque fissurée), un remplacement complet s’impose. Dans les environnements électriquement bruyants (proximité de câbles 230 V, moteurs, transformateurs), opter pour un module RJ45 blindé STP ou S/FTP améliore sensiblement la robustesse de la liaison.
Ce type de module intègre une coque métallique reliée à un conducteur de masse, en continuité avec le blindage du câble. Les tests réalisés dans des conditions d’induction élevée montrent des réductions d’erreurs de trames de l’ordre de 70 à 80 % par rapport à des liaisons non blindées. Dans un logement, ce gain est surtout sensible pour les prises proches du tableau électrique, des volets roulants ou des équipements domotiques puissants.
Test final de la liaison : vérification du lien gigabit, test de bande passante (iperf3, speedtest)
Une fois la prise recâblée ou remplacée, le test final valide le résultat. Branchez un appareil compatible Gigabit sur la prise et observez la LED de la box ou du switch : un passage systématique au vert (ou à l’indication 1000 Mb/s) confirme que les quatre paires sont correctement exploitées. Pour aller plus loin, un test de bande passante avec iperf3 entre deux machines du réseau local permet de mesurer le débit réel.
Sur une liaison domestique en Cat6 de qualité, un test iperf3 dépasse facilement les 900 Mb/s réels entre un PC et un NAS, bien au‑delà des 100 Mb/s d’un câblage défaillant. Un test de type Speedtest vers Internet reste limité par votre abonnement fibre/ADSL, mais montre tout de même l’absence de goulot d’étranglement sur la prise réparée.
Remontage de la plaque murale et contrôle mécanique pour éviter traction et arrachement futurs
Le remontage n’est pas qu’une formalité esthétique. Une plaque mal fixée ou un module laissé flottant favorise les tractions sur le câble et les IDC à chaque raccordement. Assurez‑vous que le câble est légèrement détendu dans le boîtier, sans coude brutal, et que le keystone est bien enclenché dans son support.
Un test simple consiste à brancher et débrancher plusieurs fois un câble RJ45 en tirant légèrement dans différentes directions. Si le lien reste stable, sans extinction des LED ou perte de connexion, la prise est mécaniquement saine. Dans les pièces très sollicitées (bureau, salon), un renfort de fixation ou une prise double avec un passage de câble mieux réparti peut prolonger de plusieurs années la fiabilité de l’installation.
Cas particuliers : prises ethernet murales pour fibre, VoIP, PoE et réseaux domestiques avancés
Gestion d’une prise ethernet alimentant un point d’accès WiFi PoE (ubiquiti UniFi, TP-Link omada)
Dans les réseaux domestiques avancés, une prise Ethernet murale sert souvent de point d’arrivée pour un point d’accès WiFi PoE de type Ubiquiti UniFi ou TP‑Link Omada. Dans ce cas, la même liaison transporte à la fois les données et l’alimentation électrique via le standard 802.3af ou 802.3at. Une seule paire mal sertie peut suffire à couper l’alimentation du point d’accès, même si la box ou le switch indiquent encore un lien logique.
Le dépannage passe alors par un double contrôle : négociation Ethernet (LED de lien, vitesse) et fourniture PoE (LED PoE, puissance délivrée). Le switch PoE manageable affiche souvent la consommation en watts par port : si la valeur est nulle ou très inférieure à la consommation nominale de l’AP, la prise murale ou le câble intermédiaire font probablement défaut.
Prise murale utilisée pour téléphone IP (cisco, yealink) : VLAN VoIP et priorisation QoS sur le switch
Les téléphones IP de marques Cisco, Yealink ou autres utilisent la même prise RJ45 murale que les ordinateurs, mais souvent sur un VLAN VoIP dédié. Une prise qui fonctionnait auparavant pour un PC peut donc sembler « défaillante » lorsqu’un téléphone IP y est branché si le port du switch associé n’est pas correctement configuré. La prise murale n’est alors qu’un vecteur physique : c’est la configuration du switch qui bloque la signalisation SIP.
Pour dépanner, il est utile de vérifier à la fois la liaison physique (test de câble, LED de lien) et la configuration logique (VLAN tagué, priorité QoS, alimentation PoE éventuelle). Une prise Ethernet murale défectueuse pour la VoIP se manifeste souvent par des redémarrages aléatoires du téléphone, des coupures de voix ou une impossibilité d’atteindre le serveur de téléphonie, alors que la box Internet et les autres équipements semblent parfaitement opérationnels.
Spécificités des installations FTTH avec ONT déporté et prise RJ45 murale entre ONT et routeur
Avec la généralisation de la fibre FTTH, de plus en plus de logements disposent d’un ONT (convertisseur fibre‑Ethernet) déporté dans le coffret de communication, et d’une box routeur située au salon. Entre les deux, une simple prise RJ45 murale assure le lien Ethernet. Si cette prise est mal câblée, toute la connexion Internet est compromise, même si la lumière « fibre » de l’ONT reste verte.
Dans ce scénario, la prise qui relie l’ONT au routeur mérite une attention particulière : elle doit impérativement supporter un lien Gigabit stable, sous peine de brider complètement un abonnement fibre à 500 Mb/s ou 1 Gb/s. Un test iperf3 entre un PC situé près de l’ONT et un autre près de la box permet de vérifier que la prise assure bien le débit maximal théorique autorisé par le matériel et le câblage.
Dépannage d’un lien ethernet vers un NAS ou un serveur domestique dans une baie de brassage 19’’
Les amateurs de stockage réseau (NAS Synology, QNAP) et de serveurs domestiques installent souvent ces équipements dans une baie de brassage 19’’ avec panneau de brassage, switch et parfois onduleur. La prise murale du bureau ou du salon n’est alors que l’extrémité d’une chaîne comprenant patch panel, cordon de brassage et switch Gigabit ou 10 Gigabit.
Pour dépanner un lien vers un NAS, une méthode efficace consiste à raccorder temporairement le NAS directement au switch avec un câble court et fiable. Si les performances redeviennent normales, la prise murale ou le trajet intermédiaire (câble dans la gaine, keystone, patch panel) est responsable.
Chaque interface réseau d’un NAS haut de gamme peut dépasser 110 Mo/s en lecture/écriture : toute chute durable en‑dessous de 50 Mo/s en réseau local signale souvent un problème de câblage, de négociation de lien ou de configuration.
Une fois la section fautive identifiée, les mêmes méthodes de test de prise et de recâblage s’appliquent, mais en intégrant cette fois les contraintes mécaniques et thermiques d’une baie fermée.
Prévenir les futures pannes de prises ethernet murales : bonnes pratiques de câblage résidentiel
La meilleure façon de gérer une prise Ethernet murale défectueuse reste d’en réduire la probabilité par une conception et une pose soignées. Utiliser du câble de catégorie adaptée (Cat6 ou Cat6a), éviter les parcours parallèles prolongés avec des câbles électriques 230 V, respecter les rayons de courbure et limiter la longueur totale à 90 m pour le câble permanent sont des fondamentaux issus des normes professionnelles, parfaitement transposables au logement.
Documenter l’installation avec un schéma simple, listant les prises, leur destination et leur correspondance au coffret de communication, facilite chaque intervention ultérieure. Un contrôle périodique des prises les plus sollicitées (bureau, salon) permet de détecter les signes précurseurs d’usure : jeu mécanique, connecteur qui accroche, LED qui négocient en 100 Mb/s au lieu de 1 Gb/s. Enfin, prévoir dès l’origine un ou deux ports RJ45 supplémentaires dans les pièces clés évite les surcharges et les branchements temporaires bricolés, souvent à l’origine de tractions excessives sur les prises murales existantes.
